Пакет за подържане на постоянно налягане за помпа SQE (без помпа) Grundfos CU302 CPP

Описание на GRUNDFOS CU302 CPP

Пакет за подържане на постоянно налягане за помпа SQE (без помпа) Grundfos CU302 CPP

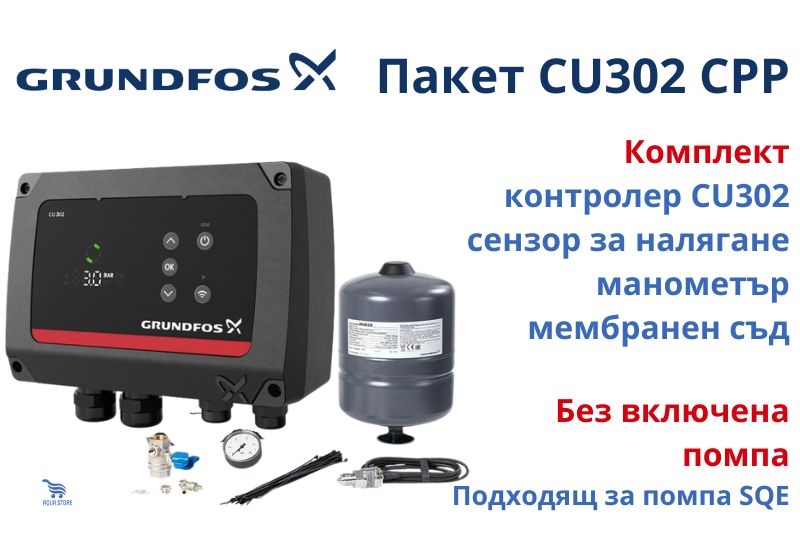

Пакета за управление по постоянно налягане, без включенa в него помпа, съдържа следните компоненти:

• Управляващ и комуникационен блок за помпа SQE Grundfos CU302. Контролният блок CU 301 е разработен специално за потопяемите помпи тип SQE. CU 302 е предназначен за наблюдение и управление на потопяеми помпи SQE, например в приложения с постоянно налягане
• Мембранен съд, 8 литра
• Сферичен кран
• Комплект сензор за налягане, 0-6 bar
• Манометър, 10 bar, с диаметър на циферблата 63 mm
• Кабелни скоби, 20 броя

CU 302 показва предупреждения и аларми на дисплея на контролера. Освен това безплатното приложение Grundfos GO предоставя допълнителна информация за тези събития, включително препоръчителни решения.

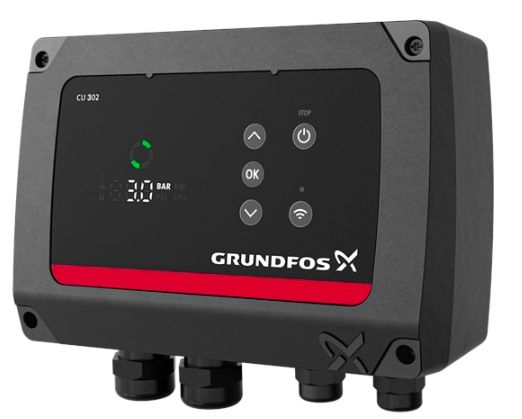

Управляващ и комуникационен блок за управление на помпа SQE Grundfos CU302

Контролерът CU 302 е проектиран за наблюдение и управление на потопяеми помпи SQE в приложения за водоснабдяване. Простият потребителски интерфейс и вграденият Bluetooth модул осигуряват лесен монтаж и конфигуриране. Bluetooth връзката с приложението Grundfos GO предлага широки опции за настройка и мониторинг.

CU 302 е предварително конфигуриран за постоянно налягане, което е най-използваното приложение, предлагайки решение „включи и изпомпвай“, което спестява време при въвеждане в експлоатация. За други приложения контролерът предлага няколко режима на управление, които могат да бъдат избрани и зададени чрез приложението Grundfos GO. Grundfos GO улеснява конфигурирането и позволява на инсталаторите да настройват високопроизводителни системи.

CU 302 комуникира с помпата чрез захранващия кабел. Този принцип на комуникация се нарича комуникация по електропровода и означава, че не са необходими допълнителни кабели към помпата. Grundfos GO предлага подробна информация и регистрационни файлове, които помагат на инсталатора да открие първопричината при повреди.

В допълнение, контролерът може да използва Wi-Fi, GENIbus или Modbus за дистанционно наблюдение на системата чрез Grundfos Connect или друга SCADA система. Дистанционното наблюдение спестява време за проверка на инсталациите. CU 302 е оборудван с връзки за захранване и помпа и предлага два конфигурируеми входа и изхода.

Дисплеят на контролера показва: индикация за състоянието на системата; индикация за аларма и предупреждение.

Помпата може да се включва и изключва на дисплея на контролера. Контролерът може да показва данни, свързани с приложението. Възможно е също така да се регулира зададената точка. Следните регистрационни файлове са достъпни чрез Grundfos GO или дистанционно наблюдение: аларми и предупреждения (50 записа); регистрационен файл за инсталацията (попълнен от инсталатора); исторически данни за различни интервали (общо, днес и вчера) за: време на работа, брой стартирания, консумация на енергия, изпомпан обем (при условие че е свързан разходомер).

CU 302 показва предупреждения и аларми на дисплея на контролера. Освен това, приложението Grundfos GO предоставя допълнителна информация за тези събития, включително препоръчителни решения.

Характеристики и предимства

• CU 302 заменя модела контролер CU 301 и има същите размери
• Работи с пълната гама SQE помпи
• Предварително конфигуриран и готов за работа
• Цифров сигнал за работеща помпа или вход сензор за вода на пода
• Интуитивен LED дисплей и лесно управление
• Настройка на зададената точка от клавиатурата
• Bluetooth за директна връзка с Grundfos GO
• Часовник в реално време – готов за планиране
• 2 конфигурируеми входа/изхода
• Подготвен за множество приложения
• Поддържа както цифров, така и аналогов вход
• Свързва се с Grundfos GO, Grundfos Home чрез WIFI, GENIbus към Grundfos connect

Монтаж

• Ъглова монтажна плоча за лесен монтаж под слънчеви панели, заземни стойки и стълбове
• За лесен монтаж и окабеляване, CU 302 е оборудван с 2 държача за преден капак на защитния капак. Те могат да се използват за поставяне на предния капак, докато се окабелява контролерът със захранване и допълнителни сензори, превключватели или комуникация. С тази функция можете да избегнете пълното сваляне на предния капак и затягане на винтове, за да го задържите на място. По време на монтаж и пускане в експлоатация.
• Монтирайте контролера възможно най-близо до помпата и сензорите, инсталирайте по начин, който предотвратява наводняване, и го предпазвайте от пряка слънчева светлина и дъжд.

Технически характеристики GRUNDFOS CU302 CPP

• Продуктов номер: 92799797
• Технически одобрения: CE, EAC, RCM, UKCA
• Вход за кабел: 2xPG11 + 2xPG21
• Материал на корпуса: пластмаса
• Диапазон на околната температура: -20 .. 50 °C
• Относителна влажност: 5-95 %
• Входна мощност: 90-240 VAC, 50/60Hz
• Максимален ток: 12.5 A
• Максимален предпазител: 16 A
• Батерия за часовник на реално време: CR 2032
• Консумирана мощност: 5 W (максимум 25 W)
• Максимална дължина между контролера CU 302 и помпата SQE: 300 m
• Запомняне на настройките
• Стартиране: oколо 5 секунди
• Запомняне на състояние ВКЛ./ИЗКЛ.
• Монтаж на корпуса: стенен монтаж
• Заземяване: PE
• Честота на мрежата: 50 / 60 Hz
• Номинално напрежение: 1 x 90-240 V
• Номинален ток: 12,5 A
• Клас на защита на корпуса (IEC 34-5): IP55
• Необходим е резервен предпазител: 16 A
• Обозначения на батериите по IEC код: CR2032
• Химичен състав на батерията: литиева

Конфигурируеми входно/изходни портове

Аналогов вход

• 0-10V, товар ≤ 100kΩ
• 0-5V, товар ≤ 100kΩ
• 0.5-3.5V, товар ≤ 100kΩ
• 0-20mA
• 4-20mA

Аналогов изход

• O-10V ≤ 20mA
• 0-20mA ≤ 500Ω
• 4-20mA ≤ 500Ω

Цифров вход

• Ниско логическо ниво под 1,8 V
• Високо логическо ниво над 2,7 V

Цифров изход

• Отворен колектор, без захранване
• Възможност за прием на ток: макс. 75 mA
• Защита от свръхток

Импулсен вход

• Макс. 10 Hz, 50% работен цикъл

Клемите за захранване включват

Клемите за входно захранване, изходно захранване на помпата и заземяване.

• 1 x Входно захранване 16mm2 / 6AWG
• 1 x Изходно захранване на помпата 16mm2 / 6AWG
• 3 x PE връзка за заземяване

Входните и изходните терминали включват:

• 2 x конфигурируеми входно/изходни терминала (DI/DO/AI/AO)
• Конфигурируемите входове и изходи предлагат повишена гъвкавост за поддръжка на различни приложения.
• 1 x RS485 терминал за GENIbus или Modbus
