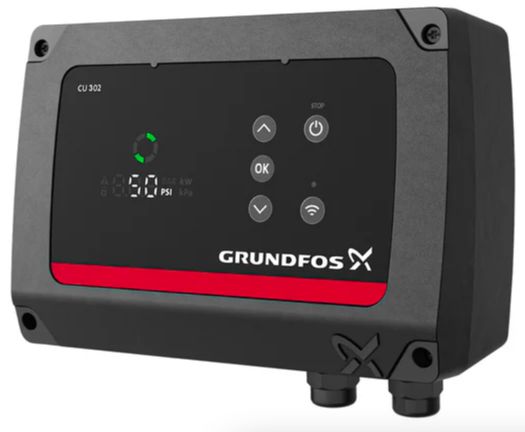

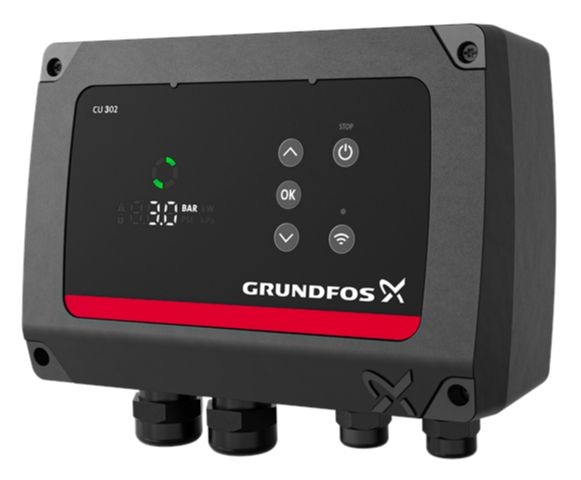

Контролер за управление на помпа SQE Grundfos CU302

Описание на GRUNDFOS CU302

Управляващ и комуникационен блок за управление на помпа SQE Grundfos CU302

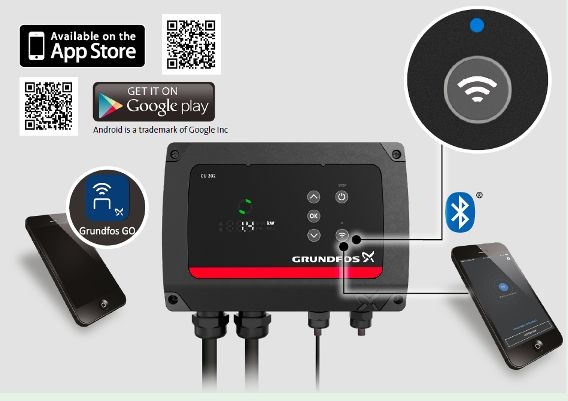

Контролерът CU 302 е проектиран за наблюдение и управление на потопяеми помпи SQE в приложения за водоснабдяване. Простият потребителски интерфейс и вграденият Bluetooth модул осигуряват лесен монтаж и конфигуриране. Bluetooth връзката с приложението Grundfos GO предлага широки опции за настройка и мониторинг.

CU 302 е предварително конфигуриран за постоянно налягане, което е най-използваното приложение, предлагайки решение „включи и изпомпвай“, което спестява време при въвеждане в експлоатация. За други приложения контролерът предлага няколко режима на управление, които могат да бъдат избрани и зададени чрез приложението Grundfos GO. Grundfos GO улеснява конфигурирането и позволява на инсталаторите да настройват високопроизводителни системи.

CU 302 комуникира с помпата чрез захранващия кабел. Този принцип на комуникация се нарича комуникация по електропровода и означава, че не са необходими допълнителни кабели към помпата. Grundfos GO предлага подробна информация и регистрационни файлове, които помагат на инсталатора да открие първопричината при повреди.

В допълнение, контролерът може да използва Wi-Fi, GENIbus или Modbus за дистанционно наблюдение на системата чрез Grundfos Connect или друга SCADA система. Дистанционното наблюдение спестява време за проверка на инсталациите. CU 302 е оборудван с връзки за захранване и помпа и предлага два конфигурируеми входа и изхода.

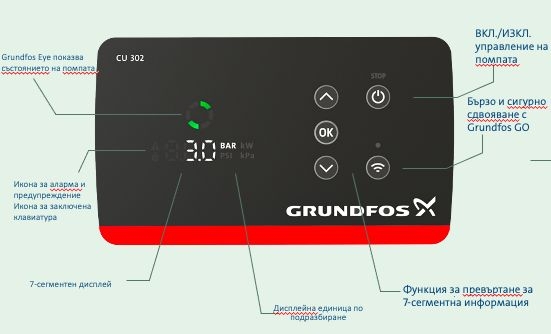

Дисплеят на контролера показва: индикация за състоянието на системата; индикация за аларма и предупреждение.

Помпата може да се включва и изключва на дисплея на контролера. Контролерът може да показва данни, свързани с приложението. Възможно е също така да се регулира зададената точка. Следните регистрационни файлове са достъпни чрез Grundfos GO или дистанционно наблюдение: аларми и предупреждения (50 записа); регистрационен файл за инсталацията (попълнен от инсталатора); исторически данни за различни интервали (общо, днес и вчера) за: време на работа, брой стартирания, консумация на енергия, изпомпан обем (при условие че е свързан разходомер).

CU 302 показва предупреждения и аларми на дисплея на контролера. Освен това, приложението Grundfos GO предоставя допълнителна информация за тези събития, включително препоръчителни решения.

Характеристики и предимства

• CU 302 заменя модела контролер CU 301 и има същите размери
• Работи с пълната гама SQE помпи
• Предварително конфигуриран и готов за работа
• Цифров сигнал за работеща помпа или вход сензор за вода на пода
• Интуитивен LED дисплей и лесно управление
• Настройка на зададената точка от клавиатурата
• Bluetooth за директна връзка с Grundfos GO
• Часовник в реално време – готов за планиране
• 2 конфигурируеми входа/изхода
• Подготвен за множество приложения
• Поддържа както цифров, така и аналогов вход
• Свързва се с Grundfos GO, Grundfos Home чрез WIFI, GENIbus към Grundfos connect

Монтаж

• Ъглова монтажна плоча за лесен монтаж под слънчеви панели, заземни стойки и стълбове
• За лесен монтаж и окабеляване, CU 302 е оборудван с 2 държача за преден капак на защитния капак. Те могат да се използват за поставяне на предния капак, докато се окабелява контролерът със захранване и допълнителни сензори, превключватели или комуникация. С тази функция можете да избегнете пълното сваляне на предния капак и затягане на винтове, за да го задържите на място. По време на монтаж и пускане в експлоатация.
• Монтирайте контролера възможно най-близо до помпата и сензорите, инсталирайте по начин, който предотвратява наводняване, и го предпазвайте от пряка слънчева светлина и дъжд.

Технически характеристики GRUNDFOS CU302

• Продуктов номер: 92799797
• Технически одобрения: CE, EAC, RCM, UKCA
• Вход за кабел: 2xPG11 + 2xPG21
• Материал на корпуса: пластмаса
• Диапазон на околната температура: -20 .. 50 °C
• Относителна влажност: 5-95 %
• Входна мощност: 90-240 VAC, 50/60Hz
• Максимален ток: 12.5 A
• Максимален предпазител: 16 A
• Батерия за часовник на реално време: CR 2032
• Консумирана мощност: 5 W (максимум 25 W)
• Максимална дължина между контролера CU 302 и помпата SQE: 300 m
• Запомняне на настройките
• Стартиране: oколо 5 секунди
• Запомняне на състояние ВКЛ./ИЗКЛ.
• Монтаж на корпуса: стенен монтаж
• Заземяване: PE
• Честота на мрежата: 50 / 60 Hz
• Номинално напрежение: 1 x 90-240 V
• Номинален ток: 12,5 A
• Клас на защита на корпуса (IEC 34-5): IP55
• Необходим е резервен предпазител: 16 A
• Обозначения на батериите по IEC код: CR2032
• Химичен състав на батерията: литиева

Конфигурируеми входно/изходни портове

Аналогов вход

• 0-10V, товар ≤ 100kΩ
• 0-5V, товар ≤ 100kΩ
• 0.5-3.5V, товар ≤ 100kΩ
• 0-20mA
• 4-20mA

Аналогов изход

• O-10V ≤ 20mA
• 0-20mA ≤ 500Ω
• 4-20mA ≤ 500Ω

Цифров вход

• Ниско логическо ниво под 1,8 V
• Високо логическо ниво над 2,7 V

Цифров изход

• Отворен колектор, без захранване
• Възможност за прием на ток: макс. 75 mA
• Защита от свръхток

Импулсен вход

• Макс. 10 Hz, 50% работен цикъл

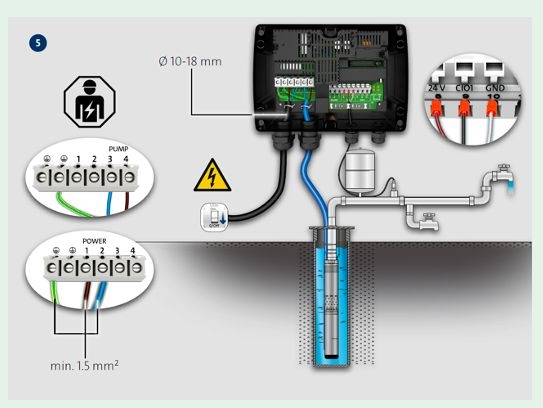

Клемите за захранване включват

Клемите за входно захранване, изходно захранване на помпата и заземяване.

• 1 x Входно захранване 16mm2 / 6AWG
• 1 x Изходно захранване на помпата 16mm2 / 6AWG
• 3 x PE връзка за заземяване

Входните и изходните терминали включват:

• 2 x конфигурируеми входно/изходни терминала (DI/DO/AI/AO)
• Конфигурируемите входове и изходи предлагат повишена гъвкавост за поддръжка на различни приложения.
• 1 x RS485 терминал за GENIbus или Modbus
