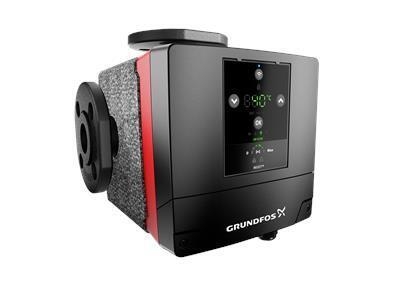

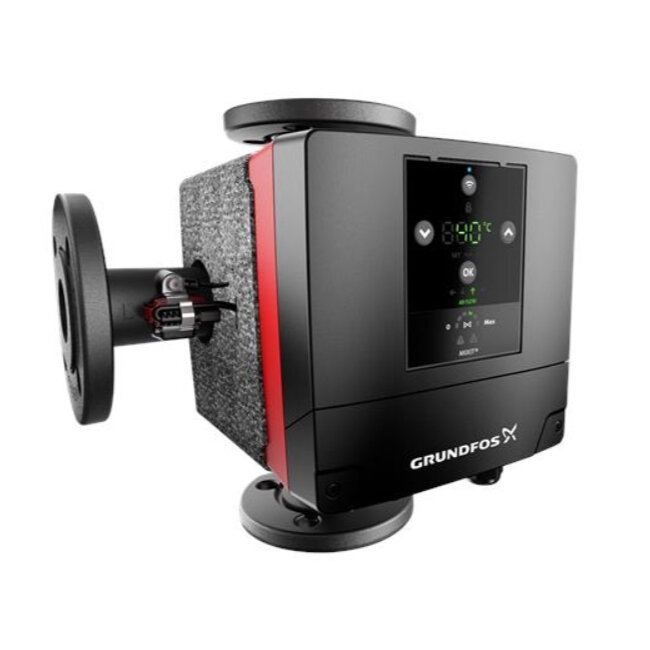

Смесителен кръг за отопление и охлаждане Grundfos MIXIT 32-16 R F DN32 (99508837)

Описание на GRUNDFOS MIXIT 32-16 R F DN32

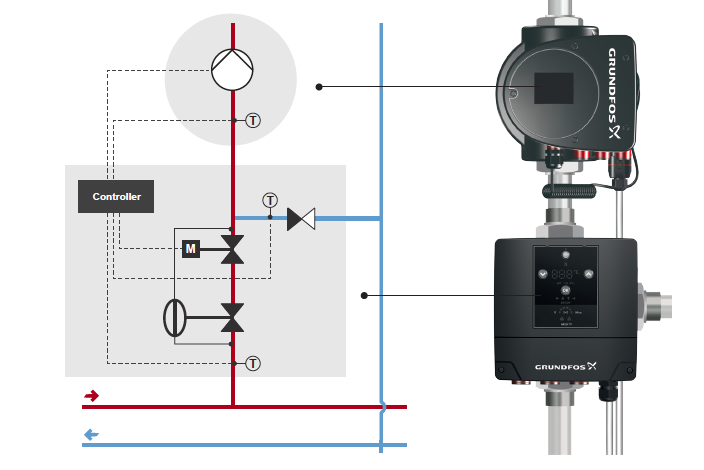

Grundfos MIXIT е предварително сглобен и напълно окомплектован смесителен кръг с интегрирани функции за управление, предназначен за системи за отопление и охлаждане. Mixit Dynamic се препоръчва за смесителни кръгове с двупътни вентили. С помощта на Mixit Dynamic се изгражда напълно окомплектован смесителен кръг само с два компонента: вентил Mixit Dynamic и най-добрата в класа циркулационна помпа Grundfos Magna3.

Тъй като Mixit Dynamic комуникира безжично с Magna3, са необходими само два захранващи кабела, за да работи системата Mixit. Компактният дизайн осигурява максимално използване на пространството и подредена и компактна инсталация. Mixit Dynamic има интегриран задвижващ механизъм и контролер, както и вградени сензори за дебит и температура. Благодарение на уникално проектирания клапан и измерванията на сензорите в реално време, Mixit Dynamic осигурява прецизен контрол на температурата на потока дори при малък дебит.

Mixit Dynamic се управлява чрез интуитивен оперативен панел и комуникира безжично с Grundfos Go Remote за лесна настройка и контрол. Mixit Dynamic може да се конфигурира чрез три I/O терминала и два релейни изхода. Освен стандартните функции, предлагани с Mixit, Mixit Dynamic включва лимитиращи функции за балансиране, независим по налягане регулиращ и балансиращ вентил и мониторинг на топлинната енергия. Mixit Dynamic също така дава достъп до Grundfos BuildingConnect Free Monitoring, система за наблюдение в реално време с алармени и предупредителни известия. Mixit Dynamic може да се комбинира с ъпгрейда Connect.

Неправилното пускане в експлоатация на сградните ОВК системи може да доведе до големи енергийни загуби, а статистиката сочи, че 33% от всички сгради имат такива проблеми. Оптимизираното пускане в експлоатация и балансирането с решението MIXIT има капацитета да понижи енергийните разходи с до 25%, като предлага на потребителите допълнителни 15% спестяване на енергия чрез възможност за дистанционно наблюдение и управление в реално време.

Пускането в експлоатация на традиционните смесителни вериги с множество отделни компоненти е трудоемък процес, отнемащ много време. Дори ако само едно устройство не е свързано и калибрирано правилно, производителността на ОВК системата значително намалява. Grundfos решава тези технически предизвикателства чрез комбинирането на традиционните от 8 до 12 компонента в цялостно решение.

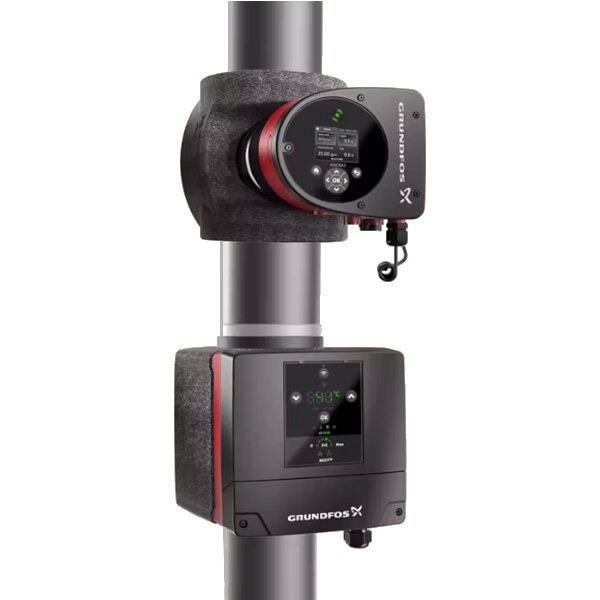

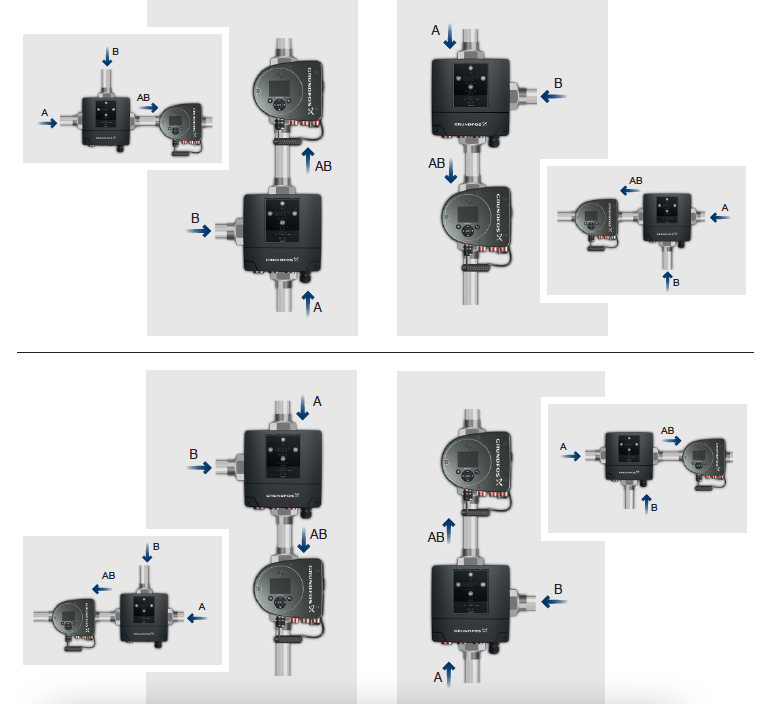

Препоръчваме максимално разстояние от 0,5 m между MIXIT и помпата, за да се осигури оптимална работа при ниско натоварване.

MIXIT е съвместим с помпи MAGNA3 (D) модел D и по-нови помпи. MIXIT е съвместим с помпи TPE3 (D)

Технически характеристики GRUNDFOS MIXIT 32-16 R F DN32

• Модел: MIXIT 32-16 R F
• Коефициент на дебита: 16 m3/h
• Съвместимост с помпи MAGNA3 / TPE3 32-40/60/80/100/120 F
• Минимален дебит: 0.8 m³/h
• Максимален дебит: 8.8 m³/h
• Температурен клас TF: 110
• Одобрение: CE
• Възвратен клапан: Не е включен, може да се поръча допълнително
• Материал на колектора: чугун EN-GJS-500-7
• Диапазон на температурата на околната среда: 0 .. 50 °C
• Максимално работно налягане: 10 bar
• Размер на връзката - DIN фланци: DN32 PN6/10

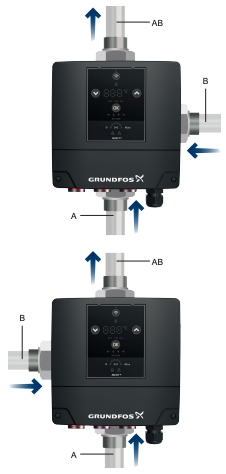

• Ориентация на шунтa (ориентация на B-портa): надясно
• Температурен диапазон на течността: 0 .. 90 °C
• Входяща мощност P1: 8 W
• Честота на мрежата: 50 Hz
• Номинално напрежение: 1 x 230 V
• Максимална консумация на ток: 0,1 А
• Клас на защита (IEC 34-5): X4D
• Включени изолационни кожуси
• Нетно тегло: 10.4 kg
